    Rübox Type Z

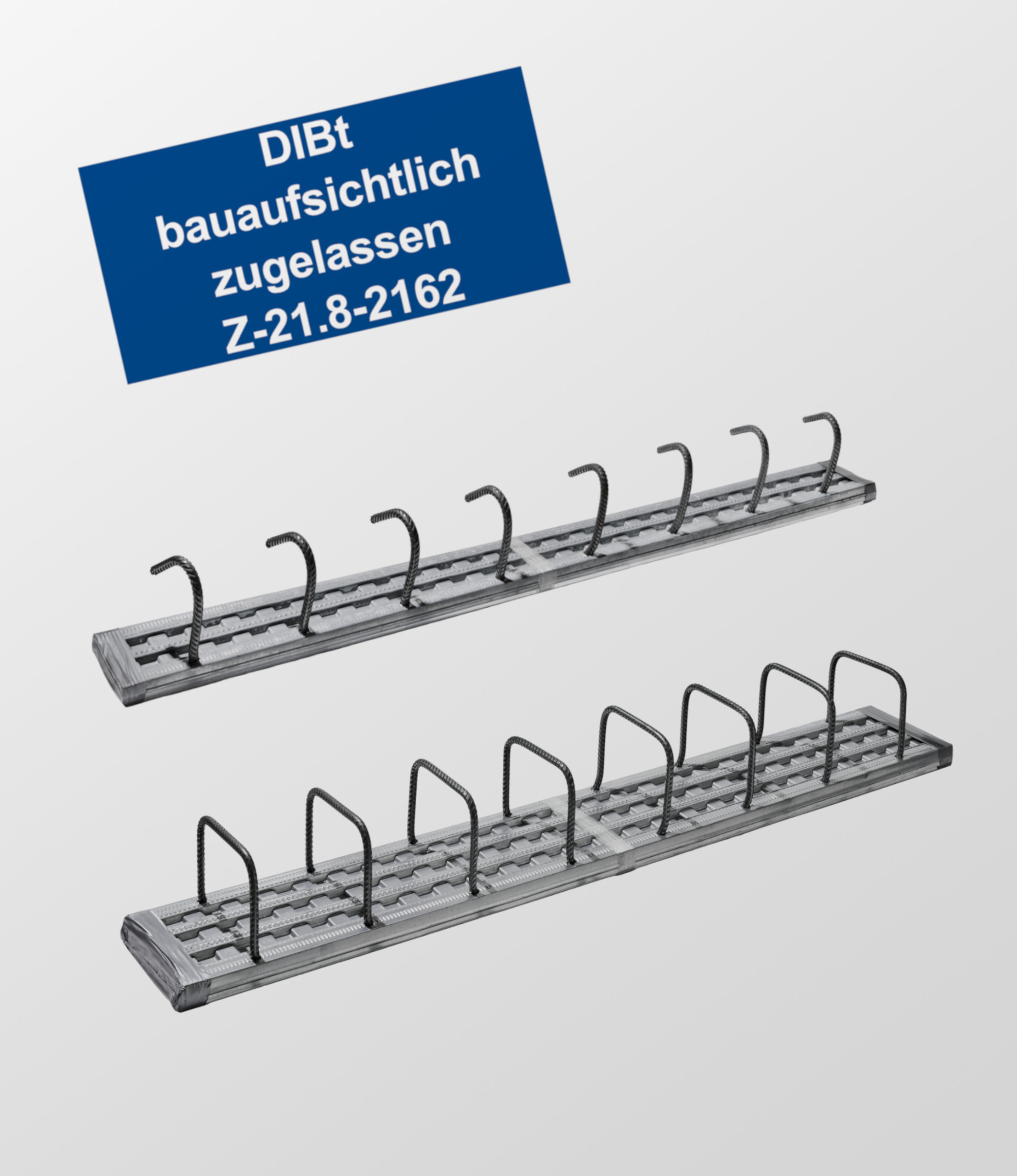

    Raccord de cintrage à une ou deux rangées homologué (Z-21.8-2162) par l’Institut allemand de la technique de construction (DIBt) . Classé dans la catégorie des joints rugueux/dentés pour une sollicitation longitudinale/transversale par rapport au raccord d’armature (joint).
    Calculs statiques selon la norme DIN EN 1992-1-1 NA(D) et la fiche technique DBV « Cintrage de l’acier à béton et exigences relatives aux boîtes de protection selon EC2 ». Homologué par le LGA Würzburg.
    Les nouveaux raccords RÜBOX Z atteignent ainsi des résistances aux forces transversales encore plus élevées qu’auparavant.

    Zulassung
    Bemessungsgrundlagen
    Typenprüfung
    Formular: Sondertypen

    Longueur standard 1,25 m

    N° d’article Désignation Caisse
    en mm    		 Acier ø
    en mm    		 Division
    en cm    		 dimension b
    en cm    		 dimension h
    en cm    		 dimension lü
    en cm
    zrb7115810 Rübox Z, RB7 115-8-10 115 8 10 17 32
    zrb7115815 Rübox Z, RB7 115-8-15 115 8 15 17 32
    zrb7115820 Rübox Z, RB7 115-8-20 115 8 20 17 32
    zrb71151010 Rübox Z, RB7 115-10-10 115 10 10 17 39
    zrb71151015 Rübox Z, RB7 115-10-15 115 10 15 17 39
    zrb71151020 Rübox Z, RB7 115-10-20 115 10 20 17 39
    zrb71151210 Rübox Z, RB7 115-12-10 115 12 10 17 46
    zrb71151215 Rübox Z, RB7 115-12-15 115 12 15 17 46
    zrb71151220 Rübox Z, RB7 115-12-20 115 12 20 17 46
    zrb70115810 Rübox Z, RB70 115-8-10 115 8 10 17 32
    zrb70115815 Rübox Z, RB70 115-8-15 115 8 15 17 32
    zrb70115820 Rübox Z, RB70 115-8-20 115 8 20 17 32
    zrb701151010 Rübox Z, RB70 115-10-10 115 10 10 17 39
    zrb701151015 Rübox Z, RB70 115-10-15 115 10 15 17 39
    zrb701151020 Rübox Z, RB70 115-10-20 115 10 20 17 39
    zrb701151210 Rübox Z, RB70 115-12-10 115 12 10 17 46
    zrb701151215 Rübox Z, RB70 115-12-15 115 12 15 17 46
    zrb701151220 Rübox Z, RB70 115-12-20 115 12 20 17 46
    zrb4115810 Rübox Z, RB4 115-8-10 115 8 10 9 17 32
    zrb4115815 Rübox Z, RB4 115-8-15 115 8 15 9 17 32
    zrb4115820 Rübox Z, RB4 115-8-20 115 8 20 9 17 32
    zrb41151010 Rübox Z, RB4 115-10-10 115 10 10 9 17 39
    zrb41151015 Rübox Z, RB4 115-10-15 115 10 15 9 17 39
    zrb41151020 Rübox Z, RB4 115-10-20 115 10 20 9 17 39
    zrb41151210 Rübox Z, RB4 115-12-10 115 12 10 9 17 35
    zrb41151215 Rübox Z, RB4 115-12-15 115 12 15 9 17 46
    zrb41151220 Rübox Z, RB4 115-12-20 115 12 20 9 17 46
    zrb4145810 Rübox Z, RB4 145-8-10 145 8 10 12 17 32
    zrb4145815 Rübox Z, RB4 145-8-15 145 8 15 12 17 32
    zrb4145820 Rübox Z, RB4 145-8-20 145 8 20 12 17 32
    zrb41451010 Rübox Z, RB4 145-10-10 145 10 10 12 17 39
    zrb41451015 Rübox Z, RB4 145-10-15 145 10 15 12 17 39
    zrb41451020 Rübox Z, RB4 145-10-20 145 10 20 12 17 39
    zrb41451210 Rübox Z, RB4 145-12-10 145 12 10 12 17 46
    zrb41451215 Rübox Z, RB4 145-12-15 145 12 15 12 17 46
    zrb41451220 Rübox Z, RB4 145-12-20 145 12 20 12 17 46
    zrb4165810 Rübox Z, RB4 165-8-10 165 8 10 14 17 32
    zrb4165815 Rübox Z, RB4 165-8-15 165 8 15 14 17 32
    zrb4165820 Rübox Z, RB4 165-8-20 165 8 20 14 17 32
    zrb41651010 Rübox Z, RB4 165-10-10 165 10 10 14 17 39
    zrb41651015 Rübox Z, RB4 165-10-15 165 10 15 14 17 39
    zrb41651020 Rübox Z, RB4 165-10-20 165 10 20 14 17 39
    zrb41651210 Rübox Z, RB4 165-12-10 165 12 10 14 17 46
    zrb41651215 Rübox Z, RB4 165-12-15 165 12 15 14 17 46
    zrb41651220 Rübox Z, RB4 165-12-20 165 12 20 14 17 46
    zrb4185810 Rübox Z, RB4 185-8-10 185 8 10 16 17 32
    zrb4185815 Rübox Z, RB4 185-8-15 185 8 15 16 17 32
    zrb4185820 Rübox Z, RB4 185-8-20 185 8 20 16 17 32
    zrb41851010 Rübox Z, RB4 185-10-10 185 10 10 16 17 39
    zrb41851015 Rübox Z, RB4 185-10-15 185 10 15 16 17 39
    zrb41851020 Rübox Z, RB4 185-10-20 185 10 20 16 17 39
    zrb41851210 Rübox Z, RB4 185-12-10 185 12 10 16 17 46
    zrb41851215 Rübox Z, RB4 185-12-15 185 12 15 16 17 46
    zrb41851220 Rübox Z, RB4 185-12-20 185 12 20 16 17 46
    zrb4225810 Rübox Z, RB4 225-8-10 225 8 10 19 17 32
    zrb4225815 Rübox Z, RB4 225-8-15 225 8 15 19 17 32
    zrb4225820 Rübox Z, RB4 225-8-20 225 8 20 19 17 32
    zrb42251010 Rübox Z, RB4 225-10-10 225 10 10 19 17 39
    zrb42251015 Rübox Z, RB4 225-10-15 225 10 15 19 17 39
    zrb42251020 Rübox Z, RB4 225-10-20 225 10 20 19 17 39
    zrb42251210 Rübox Z, RB4 225-12-10 225 12 10 19 17 46
    zrb42251215 Rübox Z, RB4 225-12-15 225 12 15 19 17 46
    zrb42251220 Rübox Z, RB4 225-12-20 225 12 20 19 17 46
    zrb4245810 Rübox Z, RB4 245-8-10 245 8 10 22 17 32
    zrb4245815 Rübox Z, RB4 245-8-15 245 8 15 22 17 32
    zrb4245820 Rübox Z, RB4 245-8-20 245 8 20 22 17 32
    zrb42451010 Rübox Z, RB4 245-10-10 245 10 10 22 17 39
    zrb42451015 Rübox Z, RB4 245-10-15 245 10 15 22 17 39
    zrb42451020 Rübox Z, RB4 245-10-20 245 10 20 22 17 39
    zrb42451210 Rübox Z, RB4 245-12-10 245 12 10 22 17 46
    zrb42451215 Rübox Z, RB4 245-12-15 245 12 15 22 17 46
    zrb42451220 Rübox Z, RB4 245-12-20 245 12 20 22 17 46
    Ajouter à la demande
